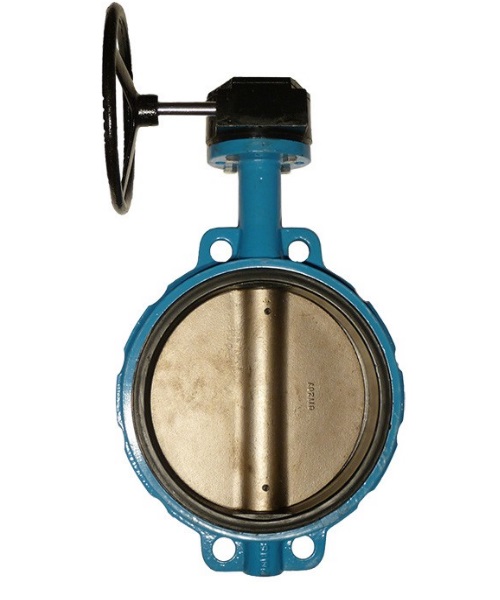

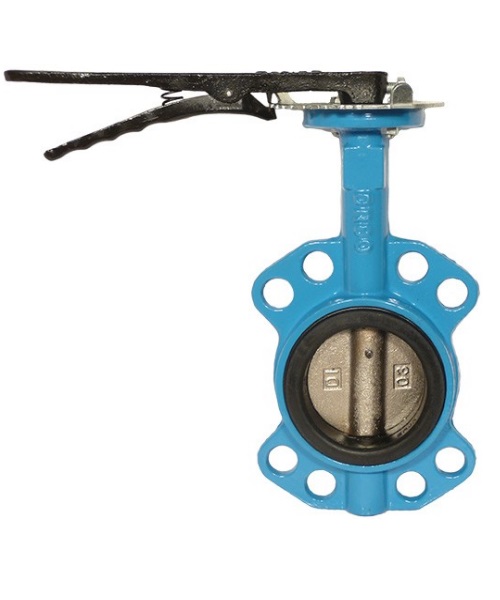

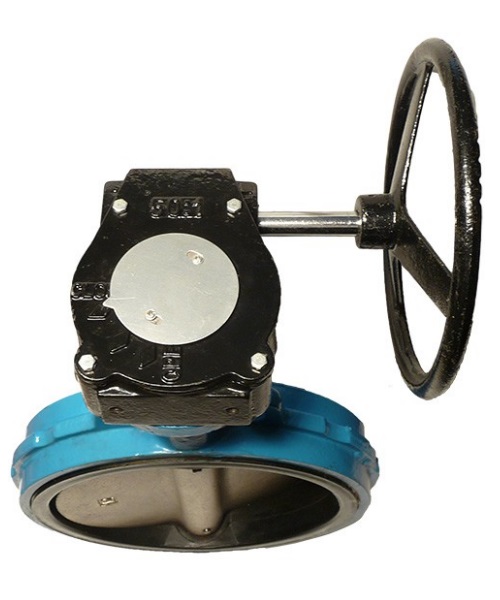

Затвори Баттерфляй з нержавіючим диском (EPDM)

Результат 1. 10 із 10
Артикул Діаметр, мм Опис товару Цена c НДС
BV16SDF040Затвор нержав. EPDM РУ16 ДУ40 40 Затвор уплотнение EPDM диск нерж. ДУ 40 543.40 грн.
BV16SDF050Затвор нержав. EPDM РУ16 ДУ50 50 Затвор уплотнение EPDM диск нерж. Ду 50 562.63 грн.
BV16SDF065Затвор нержав. EPDM РУ16 ДУ65 65 Затвор уплотнение EPDM диск нерж. Ду 65 637.03 грн.
BV16SDF080Затвор нержав. EPDM РУ16 ДУ80 80 Затвор уплотнение EPDM диск нерж. Ду 80 844.36 грн.
BV16SDF100Затвор нержав. EPDM РУ16 ДУ100 100 Затвор уплотнение EPDM диск нерж. Ду 100 1085.96 грн.
BV16SDF125Затвор нержав. EPDM РУ16 ДУ100 125 Затвор уплотнение EPDM диск нерж. Ду 100 1709.40 грн.
BV16SDF150Затвор нержав. EPDM РУ16 ДУ150 150 Затвор уплотнение EPDM диск нерж. Ду 150 2347.49 грн.
BV16SDF200Затвор нержав. EPDM РУ16 ДУ200 200 Затвор уплотнение EPDM диск нерж. Ду 200 3847.27 грн.
BV16SDF250Затвор нержав. EPDM РУ16 ДУ250 250 Затвор уплотнение EPDM диск нерж. Ду 250 5893.80 грн.
BV16SDF300Затвор нержав. EPDM РУ16 ДУ250 300 Затвор уплотнение EPDM диск нерж. Ду 250 9864.50 грн.

Характеристики чавунного затвору, нержавіючий диск

Матеріал корпусу Ковкий чавун
Матеріал ущільнення EPDM
Матеріал диску Нержавіюча сталь AISI 304
Тип приєднання Стяжний (міжфланцевий)
Тиск Py кгс/см2 16
Температура рабочого середовища 130 C°
Середовище використування Холодна, гаряча вода, рідкі неагресивні середовища
batterfly sch

Таблиця розмірів затворів дискових "Баттерфляй"

Розмір A B C D L H D1 n-Ø K E n1-Ø1 Ø2 G Маса,
кг
мм дюйм
40 1 1/2" 158 65 40 52 24 79 110 4-18.5 75 49 4-6.7 12.6 92 2.1
50 2" 161 80 42 52.9 24 84.4 120 4-23 77 50 4-6.7 12.6 95 2.5
65 2.5" 175 89 44.7 64.5 24 96.2 136.2 4-26.5 77 50 4-6.7 12.6 137 3.2
80 3" 181 95 45.2 78.8 24 61.23 160 8-18 77 50 4-6.7 12.6 143 3.6
100 4" 200 114 52.1 104 24 70.80 185 4-24.5 92 69.85 4-10.3 15.77 156 4.9
125 5" 213 127 54.4 123.3 24 82.28 215 4-23 92 69.85 4-10.3 18.92 190 7
150 6" 226 139 55.8 155.6 24 91.08 238 4-25 92 69.85 4-10.3 18.92 212 7.8
200 8" 260 175 60.6 202.5 32 76.35 295 4-25 115 88.9 4-14.3 221 268 13.2
250 10" 292 203 65.6 250.5 32 92.40 357 4-29 115 88.9 4-14.3 28.45 325 19.2
300 12" 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.6 403 32.5
350 14" 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.6 436 41.3
400 16" 400 309 86.5 389.6 45 102.42 525 4-30 197 158.75 4-20.6 33.15 488 61
500 20" 480 361 131.8 491.6 82 101.68 650 4-30 197 158.75 4-20.6 41.15 593 128
600 24" 562 459 152 592.5 82 120.46 770 20-36 276 215.9 4-22.2 50.65 816 188
