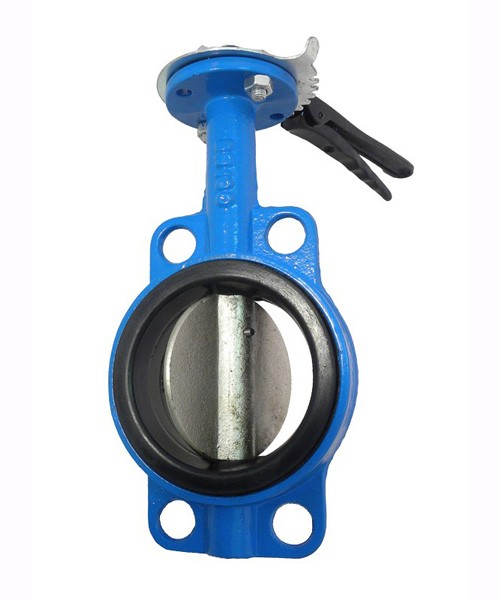

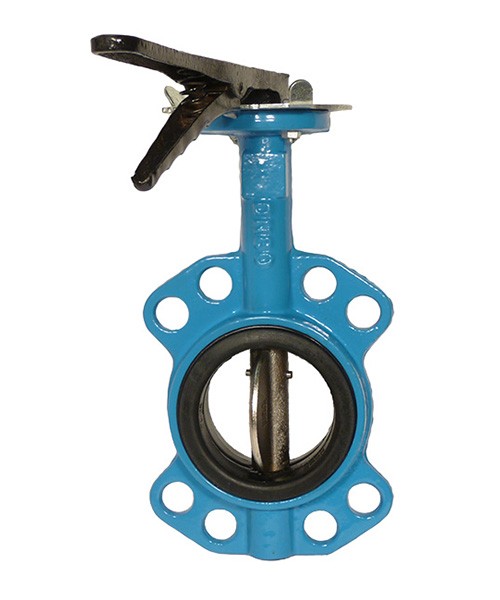

Затвори Баттерфляй з чавунним диском (EPDM)

Результат 1. 13 із 13
Артикул Діаметр, мм Опис товару Цена c НДС
BVL16WF050Затвор чав. EPDM РУ16 ДУ50 50 Затвор уплотнение EPDM диск чуг. Ду 50 220.39 грн.
BVL16WF040Затвор чав. EPDM РУ16 ДУ40 40 Затвор уплотнение EPDM диск чуг. Ду 40 227.60 грн.
BVL16WF065Затвор чав. EPDM РУ16 ДУ65 65 Затвор уплотнение EPDM диск чуг. Ду 65 257.07 грн.
BVL16WF080Затвор чав. EPDM РУ16 ДУ80 80 Затвор уплотнение EPDM диск чуг. Ду 80 332.00 грн.
BVL16WF100Затвор чав. EPDM РУ16 ДУ100 100 Затвор уплотнение EPDM диск чуг. Ду 100 391.88 грн.
BVL16WF125Затвор чав.. EPDM РУ16 ДУ125 125 Затвор уплотнение EPDM диск чуг. Ду 125 485.93 грн.
BVL16WF150Затвор чав. EPDM РУ16 ДУ150 150 Затвор уплотнение EPDM диск чуг. Ду 150 563.05 грн.
BVL16WF200Затвор чав. EPDM РУ16 ДУ200 200 Затвор уплотнение EPDM диск чуг. Ду 200 1097.25 грн.
BVL16WF250Затвор чав. EPDM РУ16 ДУ250 250 Затвор уплотнение EPDM диск чуг. Ду 250 2004.83 грн.
BV16WFR250Затвор чав. EPDM РУ16 ДУ250 редуктор 250 Затвор уплотнение EPDM диск чуг. Ду 250 редуктор 2602.05 грн.
BV16WF300Затвор чав. EPDM РУ16 ДУ300 редуктор 300 Затвор уплотнение EPDM диск чуг. Ду 300 редуктор 4008.41 грн.
BV16WF350Затвор чав. EPDM РУ16 ДУ350 редуктор 350 Затвор уплотнение EPDM диск чуг. Ду 350 редуктор 5489.07 грн.
BV16WF400Затвор чав. EPDM РУ16 ДУ400 редуктор 400 Затвор уплотнение EPDM диск чуг. Ду 400 редуктор 11455.29 грн.

Характеристики чавунних затворів, диск чавунний

Матеріал корпусу Ковкий чавун
Матеріал ущільнення EPDM
Матеріал диску Ковкий чавун хромований
Тип приєднання Стяжний (міжфланцевий)
Тиск Py кгс/см2 16
Температура рабочого середовища 130 C°
Середовище використування Холодна, гаряча вода, рідкі
неагресивні середовища
batterfly sch

Таблиця розмірів затворів дискових "Баттерфляй"

Розмір A B C D L H D1 n-Ø K E n1-Ø1 Ø2 G Маса,
кг
мм дюйм
40 1 1/2" 158 65 40 52 24 79 110 4-18.5 75 49 4-6.7 12.6 92 2.1
50 2" 161 80 42 52.9 24 84.4 120 4-23 77 50 4-6.7 12.6 95 2.5
65 2.5" 175 89 44.7 64.5 24 96.2 136.2 4-26.5 77 50 4-6.7 12.6 137 3.2
80 3" 181 95 45.2 78.8 24 61.23 160 8-18 77 50 4-6.7 12.6 143 3.6
100 4" 200 114 52.1 104 24 70.80 185 4-24.5 92 69.85 4-10.3 15.77 156 4.9
125 5" 213 127 54.4 123.3 24 82.28 215 4-23 92 69.85 4-10.3 18.92 190 7
150 6" 226 139 55.8 155.6 24 91.08 238 4-25 92 69.85 4-10.3 18.92 212 7.8
200 8" 260 175 60.6 202.5 32 76.35 295 4-25 115 88.9 4-14.3 221 268 13.2
250 10" 292 203 65.6 250.5 32 92.40 357 4-29 115 88.9 4-14.3 28.45 325 19.2
300 12" 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.6 403 32.5
350 14" 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.6 436 41.3
400 16" 400 309 86.5 389.6 45 102.42 525 4-30 197 158.75 4-20.6 33.15 488 61
500 20" 480 361 131.8 491.6 82 101.68 650 4-30 197 158.75 4-20.6 41.15 593 128
600 24" 562 459 152 592.5 82 120.46 770 20-36 276 215.9 4-22.2 50.65 816 188
