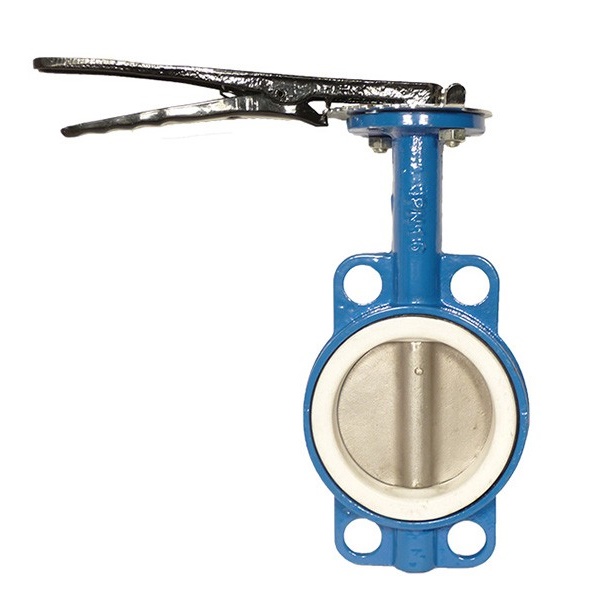

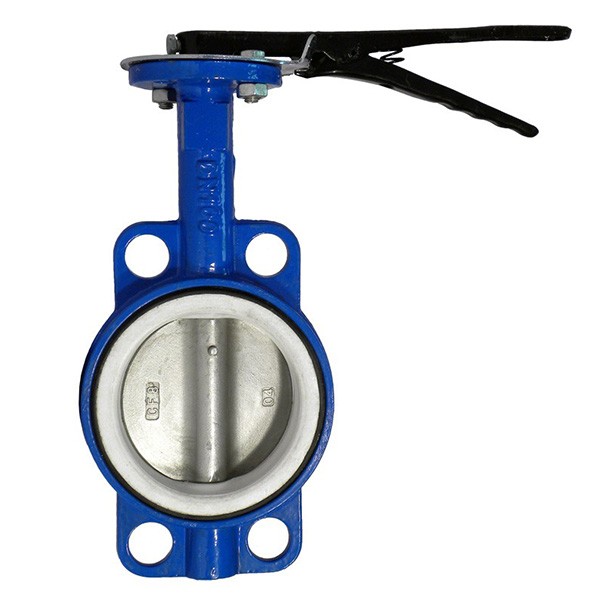

Затвори Баттерфляй з нержавіючим диском (PTFE)

Результат 1. 9 із 9
Артикул Діаметр, мм Опис товару Цена c НДС
BV16SDPF050LЗатвор нержав. PTFE РУ16 ДУ50 50 Затвор уплотнение PTFE диск нерж. Ду 50 530.13 грн.
BV16SDPF065LЗатвор нержав. PTFE РУ16 ДУ65 65 Затвор уплотнение PTFE диск нерж. Ду 65 630.76 грн.
BV16SDPF080LЗатвор нержав. PTFE РУ16 ДУ80 80 Затвор уплотнение PTFE диск нерж. Ду 80 734.22 грн.
BV16SDPF100LЗатвор нержав. PTFE РУ16 ДУ100 100 Затвор уплотнение PTFE диск нерж. Ду 100 1112.61 грн.
BV16SDPF125LЗатвор нержав. PTFE РУ16 ДУ125 125 Затвор уплотнение PTFE диск нерж. Ду 125 1810.46 грн.
BV16SDPF150LЗатвор нержав. PTFE РУ16 ДУ150 150 Затвор уплотнение PTFE диск нерж. Ду 150 1970.03 грн.
BV16SDPF200LЗатвор нержав. PTFE РУ16 ДУ200 200 Затвор уплотнение PTFE диск нерж. Ду 200 3127.16 грн.
BV16SDPF250LЗатвор нержав. PTFE РУ16 ДУ250 250 Затвор уплотнение PTFE диск нерж. Ду 250 6070.00 грн.
BV16SDPF300Затвор нержав. PTFE РУ16 ДУ300 300 Затвор уплотнение PTFE диск нерж. Ду 300 12025.86 грн.

Характеристики чавунного затвора, нержавіючий диск (PTFE)

batterfly sch
Матеріал корпусу Ковкий чавун
Матеріал ущільнення PTFE
Матеріал диску Нержавіюча сталь AISI 304
Тип приєднання Стяжний (міжфланцевий)
Тиск Py кгс/см2 16
Температура рабочого середовища від -70 до 250 C°
Середовище використування

Вода, пар, бензин, керосин,
мазут, спирти, мінеральні масла
та змазки, рослинні олії,
водомасляні емульсії.

Таблиця розмірів затворів дискових "Баттерфляй"

Розмір A B C D L H D1 n-Ø K E n1-Ø1 Ø2 G Маса,
кг
мм дюйм
40 1 1/2" 158 65 40 52 24 79 110 4-18.5 75 49 4-6.7 12.6 92 2.1
50 2" 161 80 42 52.9 24 84.4 120 4-23 77 50 4-6.7 12.6 95 2.5
65 2.5" 175 89 44.7 64.5 24 96.2 136.2 4-26.5 77 50 4-6.7 12.6 137 3.2
80 3" 181 95 45.2 78.8 24 61.23 160 8-18 77 50 4-6.7 12.6 143 3.6
100 4" 200 114 52.1 104 24 70.80 185 4-24.5 92 69.85 4-10.3 15.77 156 4.9
125 5" 213 127 54.4 123.3 24 82.28 215 4-23 92 69.85 4-10.3 18.92 190 7
150 6" 226 139 55.8 155.6 24 91.08 238 4-25 92 69.85 4-10.3 18.92 212 7.8
200 8" 260 175 60.6 202.5 32 76.35 295 4-25 115 88.9 4-14.3 221 268 13.2
250 10" 292 203 65.6 250.5 32 92.40 357 4-29 115 88.9 4-14.3 28.45 325 19.2
300 12" 337 242 76.9 301.6 45 105.34 407 4-29 140 107.95 4-14.3 31.6 403 32.5
350 14" 368 267 76.5 333.3 45 91.11 467 4-30 140 107.95 4-14.3 31.6 436 41.3
400 16" 400 309 86.5 389.6 45 102.42 525 4-30 197 158.75 4-20.6 33.15 488 61
500 20" 480 361 131.8 491.6 82 101.68 650 4-30 197 158.75 4-20.6 41.15 593 128
600 24" 562 459 152 592.5 82 120.46 770 20-36 276 215.9 4-22.2 50.65 816 188
